Устройства интерфейса


Устройства интерфейса включаются между аналоговыми и цифровыми компонентами и выполняют две функции. Во-первых, с их помощью при моделировании электрических процессов в аналоговой части цепи задаются схемы замещения входных и выходных каскадов цифровых компонентов, соединенных непосредственно с аналоговыми компонентами. Во-вторых, они обеспечивают преобразование электрического напряжения в логический уровень и наоборот, чтобы обеспечить обмен данными между подпрограммами моделирования электрических процессов в аналоговой части цепи и логического моделирования цифровой части. Они подразделяются на устройства передачи данных от аналоговых на вход цифровых компонентов, называемые интерфейс А/Ц (Digital Output), и на устройства передачи данных от цифровых на вход аналоговых компонентов, называемые интерфейс Ц/А (Digital Input).

Если аналоговые и цифровые компоненты взаимодействуют в процессе моделирования, устройства интерфейса включаются в схему замещения цепи автоматически, когда они соединяются друг с другом. Пользователь при этом не включает устройство сопряжения в файл описания цепи с расширением .cir. Для обеспечения такого режима предварительно в библиотеки цифровых компонентов включаются ассоциируемые с каждым компонентом модели устройств интерфейса, оформленные в виде макромоделей. При расщеплении узла интерфейса для автоматического включения устройства интерфейса программа PSpice создает новый цифровой узел. Перечень этих узлов, созданных программой, помещается в выходном файле с расширением .out в разделе Generated AtoD and DtoA. Заметим, что узел интерфейса характеризуется электрическим напряжением, а дополнительный цифровой узел – логическим состоянием. Пользователь имеет право непосредственно включить в описание цепи устройства интерфейса А/Ц и Ц/А, при этом программа новые устройства включать уже не будет.

Рассмотрим в качестве примера смешанную цепь на рис. 6.2, а. Она состоит из двух цифровых компонентов – генератора цифрового сигнала U1 и логического вентиля 2И–НЕ, представленного в виде макромодели X1.
На один вход вентиля X1 подключается генератор аналогового сигнала VSIN, на другой – генератор цифрового сигнала U1, а к выходу – аналоговая RС-цепь. Таким образом, здесь имеются два узла интерфейса 1 и 2. К узлу 1 подключены аналоговый компонент VSIN и вход цифрового компонента X1, поэтому между этими компонентами программа включит в схему замещения интерфейс А/Ц и создаст дополнительный цифровой узел 1$AtoD. Аналогично между выходом цифрового компонента X1 и аналоговой RС-цепью будет включен интерфейс Ц/А и создан дополнительный цифровой узел 3$DtoA, как показано на рис. 6.2, б. Имена дополнительных цифровых узлов составляются по следующему правилу: в начале их имени повторяется имя узла интерфейса, к нему добавляется символ $ и затем суффикс AtoD или DtoA в зависимости от типа интерфейса (имя узла на выходе А/Ц приобретает суффикс AtoD, на входе Ц/А – DtoA). Если к одному узлу интерфейса подключается не один, а несколько однотипных компонентов, то образуются дополнительные цифровые узлы, в конце имен которых добавляются цифры 2, 3 ... Кроме того, в схеме замещения на рис. 6.2, б к интерфейсу Ц/А автоматически подключается источник питания через глобальный узел $G_POS.

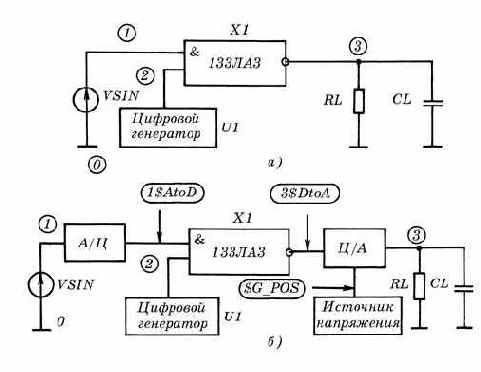

Рис. 6.2. Пример смешанной аналого-цифровой цепи (а) и ее схемы замещения (б)
Отметим, что схема замещения на рис. 6.2, б

содержит аналоговые узлы 1, 3, $G_POS и цифровые узлы 1$AtoD, 2, 3$DtoA. Потенциалы аналоговых узлов и логические состояния цифровых узлов можно вывести на печать, например, по директиве

.PRINT   TRAN   V(1)   D(2)   V(3)

Итак, каждому реальному цифровому компоненту в программе PSpice ставятся в соответствие:

1) два устройства интерфейса для сопряжения с аналоговыми устройствами, которые могут подключаться к его входу и выходу, названные нами для краткости интерфейсами Ц/А и А/Ц; они осуществляют обмен данными между подпрограммами моделирования аналоговых и цифровых устройств программы PSpice;

2) модели вход/выход, отображающие его входные и выходные комплексные сопротивления;

3) модели динамики, учитывающие запаздывания сигналов. Модели цифровых компонентов и ассоциируемые с ними сопутствующие модели помещаются в специальные библиотеки.
