Система схемотехнического моделирования и проектирования Design Center



Программа автоматической трассировки SPECCTRA


Программа SPECCTRA успешно трассирует платы большой сложности благодаря применению нового принципа представления графических данных, так называемой ShapeBased-технологии. В отличие от известных ранее пакетов, в которых графические объекты представлены в виде набора координат точек, в этой программе используются более компактные способы их математического описания. За счет этого повышается эффективность трассировки печатных плат с высокой плотностью расположения компонентов, автоматической трассировки одной и той же цепи трассами разной ширины и др.

Автотрассировщик SPECCTRA использует адаптивные алгоритмы, реализуемые за несколько проходов трассировки. На первом проходе выполняется соединение абсолютно всех проводников без обращения внимания на возможные конфликты, заключающиеся в пересечении проводников на одном слое и нарушении зазоров. На каждом последующем проходе автотрассировщик пытается уменьшить количество конфликтов, разрывая и прокладывая вновь связи (метод Rip-up-and-retry) и проталкивая проводники, раздвигая соседние (метод Push-and-shove).  Информация о конфликтах на текущем проходе трассировки используется для “обучения” – изменения весовых коэффициентов (штрафов) так, чтобы путем изменения стратегии уменьшить количество конфликтов на следующем проходе.

Система SPECCTRA  имеет большое количество команд, которые задаются двояко:

– набором их на командной строке или выбором из системы меню, снабженных панелями диалога и пиктограммами;

– включением команды в текстовый файл, так называемый Do-файл. Протокол выполнения команд заносится в Did-файл, который после редактирования может использоваться как Do-файл.

Трассировка проводников проводится в три этапа:

– предварительная трассировка;

– автотрассировка;

– дополнительная обработка результатов автотрассировки.

Все фазы трассировки выполняются в интерактивном или автоматическом режиме с помощью набора команд:

Bus - разводка только тех выводов компонентов, которые имеют одинаковые координаты X или Y.
Применяется для предварительной трассировки микросхем памяти или других однородных структур;

Fanout - генерация переходных отверстий рядом с контактными площадками планарных компонентов и соединение их короткими проводниками (аналогично стрингерам системы P-CAD);

Route - трассировка абсолютно всех проводников без обращения внимания на конфликты: пересечение проводников в одном слое и нарушение зазоров. Разводка выполняется за несколько проходов. На первом проходе разводятся все проводники. На последующих проходах переразводятся соединения, имеющие конфликты. При этом динамически изменяются весовые коэффициенты (штрафы) так, чтобы постепенно уменьшить количество конфликтов;

Clean - разводка заново всех проводников с прокладкой их по новым трассам,  без допуска возникновения новых конфликтов.



Эти команды повторяются неоднократно в разных комбинациях, выбор которых определяет успех трассировки. Типичная последовательность команд выглядит следующим образом:

Bus diagonal

Fanout 5

Route 25

Clean 2

Route 50 16

Clean 4

Дополнительная обработка оттрассированной платы выполняется с помощью команд:

Spread – введение дополнительного зазора между проводниками;

Testpoint добавление контрольных точек;

Miter замена изгибов проводников под  углом 90
 на диагональные трассы под углом 45
, длина которых не меньше заданной;

Recorner замена изгибов проводников под  углом 90
 на диагональные трассы под углом 45
.

Всем объектам печатной платы присваивается определенный уровень иерархии, и вводятся правила трассировки, составляющие стратегию трассировки. В результате можно, например, автоматически проложить трассу, состоящую из сегментов разной ширины, что невозможно в системе P-CAD. В стратегию трассировки можно включить большое количество подкоманд, задающих способы изгиба трасс, центрирование проводников и другие особенности стиля разводки конкретной платы.

Графический редактор EditRoute позволяет проконтролировать разведенную плату и внести в нее следующие изменения:



– провести неразведенные трассы. При проведении трассы вокруг нее для наглядности пунктиром указывается допустимый зазор. В конце трассы стрелками показывается направление наиболее короткого пути и при нажатии кнопки Finish Route прокладка трассы завершается автоматически;

– сдвиг трасс и переходных отверстий. При перемещении сегмента трассы она автоматически огибает препятствия, в частности переходные отверстия. И наоборот, при перемещении переходных отверстий автоматически деформируются проводники, если включена опция Push Routing;

– копирование проводников. Позволяет за одну операцию проложить несколько “подобных” трасс;

– замена типов переходных отверстий;

– удаление  петель и изломов проводников, изменение их ширины.

Помимо обычного контроля соблюдения технологических зазоров типа проводник–проводник, проводник–переходное отверстие и т.п. в системе SPECCTRA выполняется контроль максимальной длины параллельных проводников, расположенных на одном или двух смежных слоях, что позволяет уменьшить уровень перекрестных искажений и уровень шума проектируемого устройства. Контролируется также максимальное запаздывание сигнала в отдельных цепях.

Вызов программы SPECCTRA производится автономно из среды Windows или из программы PCBoards.  В последнем случае в меню Tools выбираются команды настройки конфигурации автотрассировщика CCT:Setup и CCT:Net Rules (см. разд. 8.1.2) и команда начала автотрассировки CCT:Autoroute. В результате начнется выполнение трассировки текущей платы в автоматическом режиме, по окончании которого управление будет передано обратно в PCBoards. Экран программы SPECCTRA в режиме автотрассировки показан на рис. 8.5.

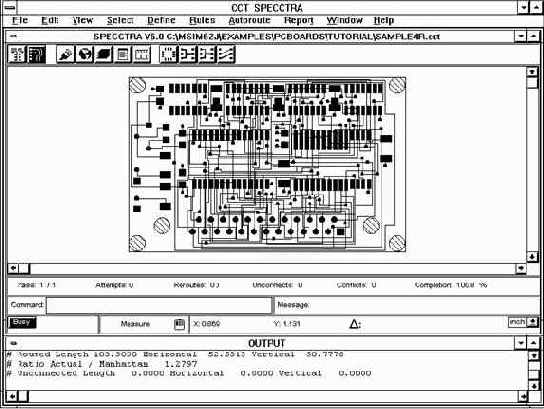

Рис. 8.5. Экран программы SPECCTRA в режиме автотрассировки

В верхней части экрана расположено горизонтальное меню команд и панель пиктограмм. Снизу от рабочего окна помещены строки состояний  (Status Line) и сообщений о фазах трассировки (Message Line). Здесь же расположена строка ввода команд в режиме интерактивной трассировки (Сommand).


В самом нижнем окне OUTPUT дается подробная текущая информация о ходе выполнения каждой фазы трассировки.

Назначения пиктограмм приведены в табл. 8.7.

Таблица 8.7

Пиктограмма

Эквивалентная команда

Пиктограмма

Эквивалентная команда



Режим размещения компонентов



Трассировка проводников (Edit Route Mode)



Режим трассировки проводников (Route)



Сдвиг трассы (Move Route Mode)



Перечерчивание экрана (Repaint)



Копирование трассы (Copy Route Mode)



Масштабирование изображения  на полный экран (Fit view)



Спрямление трассы (Critic  Route Mode)



Список слоев (Layer panel)



Разрезание сегмента  трассы (Cut Segment Mode)



Отчет о плате (Status report)



Удаление сегмента трассы (Delete/Segment Mode)



Режим измерения расстояний (Measure Mode)



Перемещение компонентов (Move Comp Mode)



Режим выбора компонентов (Select Component Mode)



Проталкивание компонентов (Mode Comp Push)



Режим выбора цепей (Select Net Mode)



Поворот компонентов на 90o (Mode Pivot  90)



Режим выбора проводников (Select Wire Mode)



Перенос компонента на противоположную сторону платы (Mode Flip)



Режим выбора в окне (Select Guide Mode)



Перестановка двух компонентов (Mode Trade)



Отсутствие лицензии на запрашиваемую команду



Выравнивание двух или более компонентов (Mode Align)

Программа SPECCTRA имеет режим интерактивной трассировки, который переключается щелчком по пиктограмме
.  Нажатие правой кнопки мыши активизирует меню этого режима:

INTERACTIVE ROUTE

Setup...

Select:                 Component Mode

                            Net Mode

                            Wire Mode

                            Guide Mode

UnSelect All Objects

Measure Mode

Edit Route Mode

Move Route Mode

Copy Route Mode

Critic Route Mode

Change Via Mode

Change Wire Mode

Cut Segment Mode

Delete

Undo

Щелчок по пиктограмме
 переводит программу в режим интерактивного размещения компонентов.


В этом режиме нажатие правой кнопки мыши активизирует его меню:

INTERACTIVE PLACE

Setup...

Select:                 Component Mode

                            Gate Mode

                            Subgate Mode

                            Pin Mode

                            Terminator Mode

Unselect All Objects

Measure Mode

Place Components:         Place Connect. Mode

                                        Guided Place Connect. Mode

                                        Guided Place Overlap Allowed Mode

                                        XY Location...

                                        Place List Mode...

Move Comp Mode

Push Comp Mode

Pivot Comp Mode

Flip Comp Mode

Trade Comp Mode

Align Comp Mode

Swap

Undo

После запуска SPECCTRA в автономном режиме на экран выводится  панель начального диалога, показанная на рис. 8.6.

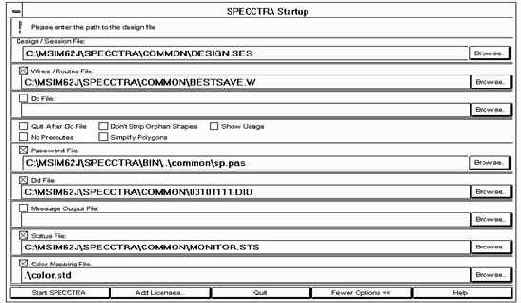

Рис. 8.6. Начальный диалог программы SPECCTRA

SPECCTRA выполняет размещение компонентов и трассировку платы, на которой предварительно размещены компоненты с помощью одного из графических редакторов печатных плат PCBoards, P-CAD, TangoPRO, PADS, Protel, OrCAD. Плата с предварительно размещенными компонентами транслируется в формат пакета SPECCTRA. Разведенная в программе SPECCTRA печатная плата транслируется обратно. Процедура трансляции встроена в редактор PCBoards системы Design Center, к остальным программам трансляторы поставляются отдельно.

В меню начальной загрузки на рис. 8.6 на первой строке Design/Session File  указывается имя полученного в результате трансляции  файла печатной платы в формате SPECCTRA (обычно имеет расширение имени .dsn) или имя файла сессии трассировки, созданного по команде File/Write/Session (расширение имени .ses). Остальные строки начального меню заполнять не обязательно – на них указываются имена входных файлов правил трассировки проводников, команд трассировки, список паролей и выходных файлов протоколов команд, сообщений программы, статистики платы и карты цветов.



Обратим внимание, что к программе SPECCTRA дополнительно поставляются несколько опций, расширяющих ее функциональные возможности:

ADV  (Advanced) –  расширение возможностей настройки стратегии трассировки сложных плат, в частности разных значений ширины трассы и зазоров на разных слоях трассировки, назначение индивидуальных правил трассировки отдельным цепям и т. п.;

DFM (Design for Manufacturability)  –  повышение технологичности проекта, автоматическая генерация контрольных точек для всех или выделенных цепей, сглаживание углов, увеличение зазоров при наличии свободного пространства;

HYB  (Hybrid) – поддержка технологии межслойных  переходных отверстий, размещения переходных отверстий рядом с выводами планарных компонентов, технологии монтажа гибкими проводниками;

FST (Fast Circuit) – учет особенностей проектирования высокочастотных устройств, контроль максимальной длины параллельных проводников для уменьшения перекрестных искажений, контроль задержек распространения сигналов, разводка дифференциальных каскадов, скругление углов, специальные правила трассировки для выделенных областей, введение экранирующих цепей.

Кроме того, имеются разные варианты лицензий для разработки двуслойных печатных плат без ограничения количества компонентов, четырехслойных плат с количеством компонентов не более 4000 и 256-слойных печатных плат без ограничения количества компонентов.



Глава 2. ГРАФИЧЕСКИЙ ВВОД СХЕМ

2.1. Общие положения

Графический редактор Schematics пакета Design Center 6.2  на платформе Windows позволяет создавать чертежи принципиальных схем и передавать управление программам PSpice, PLogic, StmEd, Probe, Parts, Polaris, Optimizer и PCBoard.

Изучение основных команд редактора Schematics не занимает много времени, особенно если имеется опыт работы с распространенными системами P-CAD [19] или OrCAD (но знакомство с ними не обязательно). Однако необходимо иметь представление о работе в среде MS Windows .

Возможность редактирования символов –  условных графических обозначений (УГО) отдельных компонентов –  и нанесения надписей на схему по-русски  позволяет создавать чертежи принципиальных схем в соответствии с отечественными стандартами.


Поддерживаются иерархические и многостраничные структуры. Принципиальные схемы, созданные в редакторе Schematics, могут в виде списка соединений передаваться в системы разработки печатных плат P-CAD, PADS, OrCAD, Tango, CADStar, Protel, Scicards и, конечно, в собственный редактор PCBoards системы Design Center для упаковки на печатные платы. С другой стороны, импорт схем возможен только из системы OrCAD. Редактор Schematics управляется с помощью системы ниспадающих меню. Имеется встроенное средство помощи для получения краткой информации о правилах работы с редактором.

Имеется очень интересная возможность моделировать функциональные схемы устройств с разными представлениями каждого блока.  Каждому блоку функциональной схемы можно поставить в соответствие несколько схем его замещения. Сначала проводится моделирование на уровне функционального описания каждого блока. Затем для ряда блоков составляются их принципиальные схемы (причем в нескольких вариантах), и выполняется моделирование устройства без перечерчивания его функциональной схемы.

После загрузки графического редактора под управлением Windows (головной модуль программы находится в файле psched.exe) выводится его основной экран (рис. 2.1). В верхней части экрана располагается горизонтальное меню, состав пунктов которого зависит от выбранного режима редактирования:

– редактирование принципиальных электрических схем;

– редактирование символов компонентов.

После загрузки программы устанавливается режим редактирования схем.  На схему наносятся изображения символов компонентов, которые соединяются электрическими проводниками или линиями групповой связи (шинами), а также имена цепей и текстовые надписи, редактируются и создаются вновь атрибуты компонентов (перечень их параметров). Схема может располагаться на одной или нескольких страницах, возможны иерархические структуры. Правильность составления схемы проверяется с помощью программы Electrical Rule Check (ERC); отыскиваются, конечно,  лишь простейшие ошибки типа неподсоединенных выводов.



В режиме редактирования символов компонентов создаются новые символы и редактируются существующие. Новые символы проще всего создавать копированием графики существующих символов и внесением изменений как в графическое изображение символов, так и в текстовые атрибуты. В этом режиме также редактируется информация об упаковке корпусов компонентов, необходимая для создания списка соединений для проектирования печатных плат.

В центре верхней строки экрана размещается имя файла текущей схемы и номер страницы.  Звездочка (*) перед именем схемы означает, что в схему внесены изменения, которые еще не сохранены. После номера страницы в скобках  указывается состояние схемы после моделирования: current означает, что после выполнения моделирования схема не изменялась,  stale – означает изменение схемы.

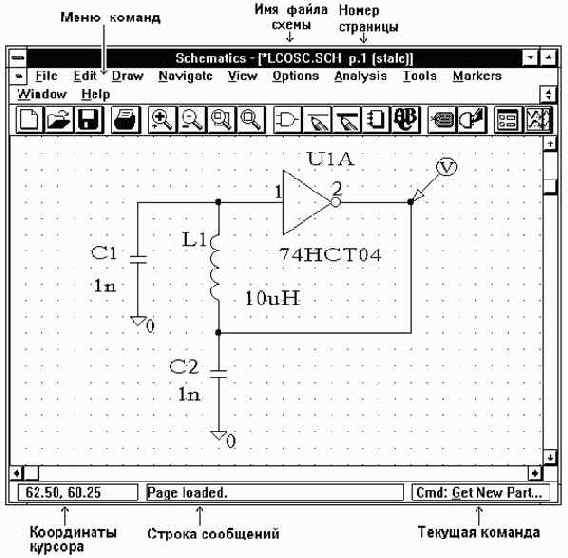

Рис. 2.1. Экран редактора Schematics в режиме редактирования схем

В нижней части экрана размещается строка состояний. В ней слева указаны текущие координаты курсора X, Y в английской системе единиц независимо от выбранного формата чертежа (это неудобно, поэтому для точного отыскания места расположения ошибки необходимо предварительно по команде Options/Page size установить английскую систему единиц). Справа указывается имя текущей подкоманды, а посередине –  строка сообщений с краткими указаниями  по  ее выполнению.

После выбора команды из меню команд вниз разворачивается подменю со списком подкоманд, ряд которых имеет опции для ее настройки, устанавливаемые в диалоговых окнах. Выбор пункта меню осуществляется с помощью клавиатуры или  мыши. При использовании клавиатуры для выбора пункта горизонтального меню нажимается клавиша Alt и одновременно клавиша с буквой, подчеркнутой в имени команды (см. рис. 2.1). Для вызова команды из ниспадающего меню просто нажимается клавиша с подчеркнутой буквой.  Кроме того, имеется набор пиктограмм для быстрого вызова наиболее употребительных подкоманд (табл. 2.1). (Пиктограммы впервые появились в версии Design Center 6.2.)



Таблица 2.1

Пиктограмма

Эквивалентная команда

Пиктограмма

Эквивалентная команда



File/New



Draw/Block (схемы)



File/Open



Draw/Text (схемы),

Graphics/Text (символы)



File/Save



Graphics/Arc (символы)



Немедленный вывод на принтер



Graphics/Box (символы)



View/In



Graphics/Circle (символы)



View/Out



Graphics/Line (символы)



View/Area



Graphics/Pin (символы)



View/Fit



Edit/Attributes



Draw/Get New Part (схемы), Part/Get (символы)



Edit/Symbol (схемы)



Draw/Wire (схемы)



Analysis/Setup (схемы)



Draw/Bus (схемы)



Analysis/Simulate (схемы)

 Нажатием (щелчком) левой кнопки мыши выбираются пункты меню и команды, а на чертеже схем – различные объекты (компоненты, их выводы, проводники, метки, элементы графики и т. п.). Выбранные объекты ярко высвечиваются (обычно красным цветом). Работа с мышью производится по  правилам, указанным в табл. 2.2.

Таблица 2.2

Клавиша  мыши

Действие

 Функция

Левая

Одинарный щелчок

Выбор объекта (выбранный объект изменяет окраску)

Одинарный щелчок на выбранном объекте и удерживание кнопки

Буксировка выбранного объекта

Двойной щелчок при расположении курсора на  объекте

Редактирование выбранного объекта

Shift+одинарный щелчок

Выбор нескольких объектов

Двойной щелчок

Завершение команды

Правая

Одинарный щелчок

Прерывание команды

Двойной щелчок

Повторение предыдущей операции

Поясним основные функции мыши.

Выбор  выбор объекта (компонента, проводника, текста и т. п.) осуществляется щелчком левой кнопки мыши. Цвет выбранного графического объекта (символ, проводник, шина) изменяется обычно на красный. При выборе атрибута компонента он окаймляется прямоугольной рамкой, а символ компонента, которому он принадлежит, –  пунктирной рамкой.


Выбор следующего объекта отменяет выбор предыдущего. Для одновременного выбора группы из нескольких объектов нужно при их выборе нажать и удерживать кнопку Shift, для исключения объекта из группы нажимается Shift и производится щелчок по объекту.  Выбор всех объектов, находящихся в некоторой области, осуществляется нажатием левой клавиши мыши и ее удерживанием при перемещении мыши по схеме – в результате на экране появляется растягивающийся прямоугольник (Region of Interest box, ROI),  положение которого фиксируется при отпускании клавиши. Выбранный объект, группу объектов или область можно перемещать, вращать, копировать и удалять.

Буксировка   перемещение одного или нескольких выбранных объектов или области выполняется нажатием и удерживанием левой клавиши мыши, после чего курсор перемещают в новое положение. Фиксация выполняется после отпускания клавиши.

Отмена команды – отмена текущей команды выполняется нажатием на клавиатуре кнопки Esc, выбором режима Cancel в диалоговом окне редактирования или однократным щелчком левой клавиши мыши.

Растягивание  – при выполнении команды Draw/Bock на схеме появляется изображение прямоугольного блока, размеры которого изменяются с помощью правой кнопки мыши при нажатии и удерживании кнопки Shift.  В режиме редактирования символов аналогично растягиваются линии, прямоугольники, дуги и окружности, введенные по командам Draw/Line, Draw/Box, Draw/Arc, Draw/Circle.

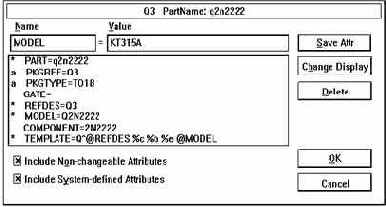

Редактирование атрибутов – двойной щелчок на символе компонента, проводнике, тексте или атрибуте вызывает на экран  диалоговые окна  редактирования.

Для ускорения работы с графическим редактором ряд наиболее употребительных команд, помимо пиктограмм, вызывается с помощью функциональных клавиш Fn и комбинаций клавиш, назначение которых приведено в табл. 2.3, 2.4.

Таблица 2.3

Функциональная клавиша

Редактирование схем

Редактирование символов

F1

Помощь, Help

Помощь, Help

F2

Перейти на нижний уровень иерархии, Navigate/Push

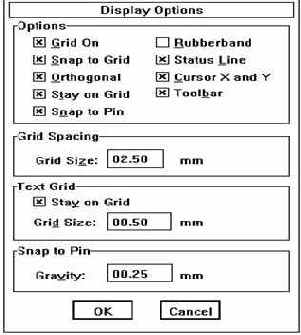

Включение сетки, Options/Display Options

F3

Перейти на верхний уровень иерархии, Navigate/Pop

 -

F4

Привязка текста к сетке, Options/Display Options

Привязка текста к сетке, Options/Display Options

F5

Ортогональность, Options/Display Options

Автоматическая прокрутка, Options/Display Options

F6

Привязка к сетке, Options/Display Options

Привязка к сетке, Options/Display Options

F7

Автоматическая нумерация проводников/портов, Options/Auto-Naming

-

F8

Автоматическое повторение, Options/Auto-Repeat

Автоматическое повторение, Options/Auto-Repeat

F9

Режим “резиновой нити”, Options/Display Options

-

F10

Вывод списка ошибок, File/Current Errors

Вывод списка ошибок, File/Current Errors

F11

Вызов программы моделирования, Analysis/Simulate

-

F12

Вызов программы Probe, Analysis/Probe

-

<


Примечание. Нажатие клавиш Shift+ Fn отменяет действие соответствующей команды.

Таблица 2.4

Комбинация клавиш

Редактирование схем

Редактирование символов

Ctrl+A

Просмотр области, View/Area

Просмотр области, View/Area

Ctrl+B

Ввод шины, Draw/Bus

 -

Ctrl+D

Провести проводник заново, Draw/Rewire

Определение корпуса, Part/Definition

Ctrl+E

Ввод метки, Edit/Label

Редактирование упаковочной информации, Packaging//Edit

Ctrl+F

Зеркальное отображение, Edit/Flip

Зеркальное отображение, Edit/Flip

Ctrl+G

Взять новый символ, Draw/Get New Part

Взять новый символ, Part/Get

Ctrl+H

-

Изменить, Edit/Change

Ctrl+I

Увеличить изображение, View/In

Увеличить изображение, View/In

Ctrl+L

Перерисовать, View/Redraw

Перерисовать, View/Redraw

Ctrl+M

Пометить маркером цепь для вывода ее потенциала с помощью программы Probe, Markers/Mark Voltage/Level

-

Ctrl+N

Перерисовать схему на всю страницу, View/Fit

Перерисовать символ на весь экран, View/Fit

Ctrl+O

Уменьшить изображение, View/Out

Уменьшить изображение, View/Out

Ctrl+P

Поместить на схему символ, Draw Place Part

Список выводов, Part/Pin List

Ctrl+R

Повернуть символ на 90
, Edit/Rotate

Повернуть символ на 90
, Edit/Rotate

Ctrl+S

Сохранить, File/Save

Сохранить, File/Save

Ctrl+T

Ввести текст, Draw/Text

Тип вывода, Edit/Pin Type

Ctrl+U

Восстановить удаленный объект, Edit/Undelete

Восстановить удаленный объект, Edit/Undelete

Ctrl+V

Взять из буфера, Edit/Past

Взять из буфера, Edit/Past

Ctrl+W

Ввеcти проводник, Draw/Wire

-

Ctrl+X

Копировать в буфер, Edit/Cut

Копировать в буфер, Edit/Cut

Delete

Удалить объект, Edit/Delete

Удалить объект, Edit/Delete

Пробел

Повторить, Draw/Repeat

Повторить, Draw/Repeat

2.2.


Редактирование принципиальных схем


Редактирование принципиальных схем осуществляется с помощью ряда команд, сгруппированных в следующих пунктах горизонтального меню:

File – загрузка, создание и сохранение файлов схем, вывод схем на принтер или плоттер, переход в режим редактирования символов;

Edit – редактирование или удаление символов компонентов на текущей схеме;

Draw – ввод проводников, шин и размещение символов компонентов на текущей странице схемы;

Navigate – выбор страницы схемы для редактирования;

View – изменение масштаба изображения схемы на экране;

Options – установка параметров дисплея и принтера/плоттера;

Analysis – создание списка соединений схемы, поиск ошибок в схеме, вызов программ моделирования PSpice или PLogic и программы Probe;

Tools – интерфейс с программами проектирования печатных плат, программ Polaris, Optimizer и PLSyn, создание макромоделей;

Markers – размещение на поле чертежа маркеров, помечающих узлы цепи или выводы компонентов, графики напряжений или токов которых выводятся с помощью программы Probe;

Window – работа с окнами;

Help – вызов средств помощи.

Приведем сначала краткое описание команд редактирования принципиальных схем.

Команда

  Назначение

Меню File

New...

Очистка рабочего окна для построения новой схемы

Open...

Открытие (загрузка) существующего файла схемы для последующего редактирования

Close

Закрытие текущего окна (если схема была изменена, предлагается ее сохранить)

Import...

Загрузка схемы из системы OrCAD

Save  (Ctrl+S )

Сохранение внесенных изменений в текущем файле

Save As...

Сохранение внесенных изменений в новом файле, имя которого указывается по дополнительному запросу

Print...

Вывод твердой копии одной или более страниц текущей схемы

Printer Select...

Установка параметров принтера: разрешающая способность, размер бумаги, горизонтальное (Landscape) или вертикальное (Portrait) расположение изображения на бумаге

Edit Library...

Переход в режим редактирования библиотек символов

Symbolize...

Преобразование текущей схемы в символ. Внешние выводы схемы помечаются входными (IF_IN), выходными (IF_OUT) и общего назначения (INTERFACE) портами из библиотеки port.slb. Создаваемое автоматически изображение символа имеет форму прямоугольника, доступную для редактирования

Reports...

Создание перечня элементов текущей схемы (Bill of Materials), спецификация которого задается по команде Setup:



Format

Задание формата вывода атрибутов:

[пояснительный текст]@<имя атрибута>



Component Description File

Задание имени файла описания компонентов (.cdf) для включения его в спецификацию схемы



Print Output Format

Текстовый формат, упорядоченный по типам компонентов (Text) или по именам/значениям атрибутов (Database)

Current Errors...  (F10)

Просмотр списка ошибок текущей схемы, обнаруженных при выполнении команды ERC и составлении списка соединений

Exit  (Alt+F4)

Завершение работы с графическим редактором

Файл 1, ... , Файл 4

Список последних четырех загруженных файлов

Меню  Edit

Undelete  (Ctrl+U)

Восстановление последнего удаленного объекта

Cut  (Ctrl+X, Delete)

Удаление объекта(ов) на схеме и помещение его (их) в буфер

Copy  (Ctrl+C)

Копирование объекта(ов) в буфер для последующего размещения на схеме по команде Paste

Paste  (Ctrl+V)

Размещение на схеме последнего объекта, занесенного в буфер по команде Cut или Copy. (После помещения символа в буфер обмена по команде Past он копируется на схему также нажатием клавиши [Пробел])

Copy to Clipboard

Копирование выбранной прямоугольной области схемы в буфер обмена Clipboard системы Windows

Delete  (Del)

Удаление выбранного объекта(ов) со схемы (содержимое буфера не стирается)

Attributes...

Редактирование атрибутов выбранного объекта(ов). Все внесенные изменения относятся к выбранному символу и не переносятся в библиотеку

Label...  (Ctrl+E)

Присвоение имени (метки) выбранному проводнику,  сегменту шины или порту

Model...

Просмотр и редактирование директив .MODEL или .SUBCKT выбранного символа. Измененные директивы заносятся в отдельный файл и доступны только для текущей схемы. Эту же процедуру можно сделать с помощью программы Parts. Имеются подрежимы:

Change Мodel Reference...

Просмотр и изменение имени модели выбранного компонента

Edit Instance Мodel (Text)...

Редактирование копии описания модели или макромодели с помощью текстового редактора. В этом режиме добавляются параметры модели, необходимые для учета разброса параметров по методу Монте-Карло (что невозможно с помощью Parts)

Edit Instance Мodel (Parts)...

Вызов Parts для редактирования моделей, которые поддерживаются этой программой

Stimulus...

Вызов программы редактирования внешних воздействий Stimulus Editor. Возможно редактирование всех воздействий текущей страницы (current page), текущей схемы (current schematic)  и всех воздействий иерархического проекта (all levels of hierarchy)

Symbol

Переход в режим редактирования выбранного символа

Views...

Просмотр списка схем, ассоциируемых с выбранным иерархическим символом (блоком), и изменение имени его схемы. Это дает возможность иметь несколько схем замещения одного иерархического символа

Convert Block...

Преобразование в символ выбранного блока(ов) активного окна после проверки полноты необходимой информации. Блок размещается на схеме по команде Draw/Block

Rotate  (Ctrl+R)

Вращение выбранного объекта(ов) на 90
 против часовой стрелки

Flip  (Ctrl+F)

Создание зеркального отображения выбранного объекта(ов)

Align Horizontal

Выравнивание точек привязки (origin) всех выбранных объектов (символов, проводников, текста и т. п.)  по горизонтали. Объекты выравниваются по самому левому  объекту

Align Vertical

Выравнивание точек привязки (origin) всех выбранных объектов (символов, проводников, текста и т. п.)  по вертикали. Объекты выравниваются по самому верхнему объекту

Replace...

Замена всех компонентов того же типа, что и выбранный, компонентом другого типа

Find...

Поиск компонентов, проводников и шин схемы. Поиск проводится по имени или значению указываемых атрибутов (символы * и ? разрешаются)

Меню Draw

Repeat  ([Пробел])

Повторение предыдущей команды

Place Part...  (Ctrl+P)

Размещение на схеме одного экземпляра компонента, предварительно выбранного по команде Get New Part

Text...  (Ctrl+T)

Размещение на схеме текста  с изменением его размера. Имя шрифта и его номинальный размер устанавливаются по команде Options/Editor Configuration/Fonts

Wire  (Ctrl+W)

Изображение проводника (точка электрического контакта образуется лишь при их Т-образном соединении)

Bus  (Ctrl+B)

Изображение шины (линии групповой связи). Шине в целом или ее отдельным сегментам должно быть по команде Edit/Label

присвоено имя, включающее в себя имена входящих в нее проводников

Block

Размещение на схеме одного или нескольких блоков (прямоугольной формы), имеющих иерархическую структуру. Подведенные к контуру прямоугольника проводники и шины автоматически подсоединяются к нему и образуют выводы. Имена выводов проставляются по умолчанию и могут быть изменены. По команде Convert Block изображение блока преобразуется в символ. Ассоциация блока с существующей схемой (его схемой замещения) выполняется по команде Edit/Views. Создание схемы замещения блока выполняется по команде Navigate/Push

Get New Part...  (Ctrl+G)

Ввод имени компонента, размещаемого на схеме, или его выбор из каталога библиотек (просмотр каталога по опции Browse). Имя компонента, введенное по этой команде,  передается команде Place Part

Rewire  (Ctrl+D)

Перерисовка проводника или сегмента шины без изменения расположения его крайних точек

Меню Navigate

Previous Page...

Загрузка предыдущей страницы схемы для редактирования

Next Page...

Загрузка следующей страницы для редактирования

Select Page...

Загрузка указанной страницы схемы

Create Page...  (Ctrl+N)

Добавление новой страницы к текущей схеме

Delete Page...

Удаление текущей страницы схемы

Copy Page...

Копирование одной или нескольких страниц указанной схемы в текущую схему

Edit Page Info...

Редактирование заголовка страницы схемы (page title)

Edit Schematic Instance

Просмотр и редактирование атрибутов блока или иерархического символа после выполнения команды Push

Edit Schematic Definition

Просмотр и редактирование атрибутов схемы

Push  (F2)

Переход на более низкий уровень иерархии выбранного блока или иерархического символа

Pop  (F3)

Переход на более высокий уровень иерархии выбранного блока или иерархического символа

Top

Возвращение на самый верхний уровень схемы

Where ...

Вывод на экран информации о иерархической структуре схемы

Меню View

Fit  (Ctrl+N)

Изменение масштаба изображения так, чтобы на полном экране разместились все имеющиеся на схеме компоненты, проводники и соединители

In  (Ctrl+I)

Увеличение масштаба изображения (центр поля зрения указывается курсором). Степень увеличения назначается с помощью параметра ZOOMFACTOR в файле msim.ini

Out  (Ctrl+O)

Уменьшение масштаба изображения (центр поля зрения указывается курсором)

Area  (Ctrl+A)

Вывод на весь экран окаймленной части изображения.

Previous

Возвращение к предыдущему масштабу изображения.

Entire Page

Вывод на экран полного изображения страницы схемы, размер которой задан по команде Option/Page Size

Redraw  (Ctrl+L)

Перечерчивание экрана

Pan-New Center

Расположение схемы симметрично относительно точки расположения курсора без изменения масштаба

Меню Options

Display Options...

Установка следующих опций дисплея:



Grid On

Включение сетки



Snap to Grid

Автоматическое перемещение объекта для привязки к узлам сетки при его размещении вне сетки чертежа



Orthogonal

Режим ввода только ортогональных линий



Stay on Grid

Привязка объектов к узлам сетки



Snap to Pin

Привязка концов проводников или сегментов шин к ближайшему выводу компонента, находящемуся в области захвата. Значение ее радиуса назначается в строке Gravity или с помощью параметра SnapToPinGravity  файла msim.ini



Rubberband

Включение режима прокладки эластичных электрических связей



Status Line

Вывод строки состояний



Cursor X and Y

Вывод текущих координат курсора в строке состояний



Toolbar

Включение/выключение строки инструментов с изображением пиктограмм



Grid Spacing

 Шаг сетки



Text Grid

Привязка текста к узлам сетки (Stay on Grid) и задание ее шага (Grid Size)



Gravity

Радиус области захвата

Page size...

Выбор формата чертежа в английской (A, B, C, D, E, X) или метрической системе (А4, А3, А2, А1, А0). В соответствии с типом выбранного формата устанавливается система единиц на схеме. Изменять систему единиц можно на любой стадии работы со схемой

Auto-Repeat...

Автоматическое размещение на схеме копии предыдущего объекта(ов), смещенной на заданное расстояние (после двойного щелчка)

Auto-Naming...

Автоматическое назначение позиционных обозначений компонентов и имен проводников и шин при их размещении на схеме

Set Display Level...

Разрешение размещения на экране и/или твердой копии текста и других параметров компонента:



Pin Numbers

Номеров выводов



Pin Names

Имен выводов



Hidden Pins

Скрытых выводов (обычно это выводы питания и “земли” интегральных схем)



Title and Border

Заголовков и границ чертежа



Page Boundary

Рамок чертежей страниц



Junctions

Точки соединения проводников



Ports

Портов



Markers and ViewPoints

Маркеров



RefDes

Позиционных обозначений компонентов

Part Names

Имен корпусов компонентов

Labels

Имен (меткок) цепей

Attribute Text

Текстовых атрибутов

User Def. #1

Первого параметра, задаваемого пользователем

User Def. #2

Второго параметра, задаваемого пользователем

User Def. #3

Третьего параметра, задаваемого пользователем

User Def. #4

Четвертого параметра, задаваемого пользователем

Editor Configuration...

Ввод списка имен загружаемых библиотек символов символов, путей доступа к ним и к библиотекам заголовков и всех других параметров конфигурации, устанавливаемых по умолчанию, за исключением конфигурации цвета:

Libraries

Перечень загруженных библиотек символов

Libraries Path

Путь доступа к библиотекам

Title Block Symbol

Имя символа углового штампа страницы чертежа, надписи в котором представлены в виде атрибутов

Autosave interval

Интервал автосохранения

Monochrome Mode

Включение монохромного режима

Library Settings

Редактирование списка загруженных библиотек символов

Page Settings

Задание размеров  области печати (Drawing Area), имени символа рамки чертежа (Border Symbol, по умолчанию вычерчивается одинарная линия по периметру чертежа) и расстояния между выводами компонентов (Pin-to-Pin Spacing) для изменения размера символа при печати

App Settings

Выбор программы моделирования (PSpice или PLogic), редактирование командных строк отдельных программ, задание дополнительных файлов конфигурации (вместо msim.ini)

Fonts

Выбор шрифта

Pan&Zoom

Изменение коэффициентов масштабирования

Restricted Operations

Запрещение добавления номера страницы к имени проводника

Translators...

Выбор имени программы, в формате которой составляются списки соединений (PSPICE, PCBOARDS, CADSTAR, EDIF, ORCAD, PADS, PCAD, PROTEL, TANGO, SCICARDS и POLARIS)

Меню Analysis

Electrical Rule Check

Проверка соблюдения правил составления принципиальных электрических схем (ERC). Обнаруженные ошибки просматриваются по команде Current Errors

Create Netlist

Создание списка соединений текущей схемы, в котором указываются все компоненты, их соединения и параметры (в файлах .net и .als), а также файла задания на моделирование .cir, в котором содержатся директивы для программы PSpice, указанные на схеме и созданные по командам Setup

Setup

Задание директив моделирования и их параметров (приведем данные для PSpice):

AC Sweep...

Расчет характеристик линеаризованной схемы в частотной области и уровня ее внутреннего шума

Load/Save Bias Points...

Запоминание/чтение режима схемы по постоянному току

DC Sweep...

Расчет режима по постоянному току при вариации входного напряжения, тока или температуры

Monte Carlo/ Worst Case...

Статистический анализ по методу Монте-Карло/ расчет наихудшего случая

Digital Setup

Спецификация дополнительных данных при анализе переходных процессов цифровых и смешанных устройств (времена задержек, тип интерфейса и установка начальных условий триггеров)

Options...

Задание параметров, контролирующих точность результатов моделирования, и ряда других

Parametric...

Задание варьируемых параметров

Temperature...

Установка температуры (по умолчанию 27
С)

Transient...

Расчет переходных процессов и спектральный анализ по Фурье

Library and Include Files...

Спецификация библиотек моделей (Library), текстовых файлов (Include) и файлов внешних воздействий (Stimulus), просматриваемых при составлении списков соединений. Эти файлы добавляются как глобальные или локальные для данной схемы

Simulate  (F11)

Вызов программы PSpice для моделирования текущей схемы. После вызова этой команды автоматически выполняются команды Annotate, Electrical Rule Check и Create Netlist (если они не были вызваны перед этим вручную). Моделирование выполняется, если в схеме нет ошибок

Probe Setup...

Установка параметров программы Probe:

Auto Run Option

Автоматический вызов программы Probe после завершения моделирования (Automatically Run Probe After Simulation) или после начала моделирования (Monitor Waveforms)

At Probe Startup

Восстановление экрана прошлого сеанса (Restore Last Probe Session), вывод всех графиков переменных, помеченных маркерами (Show All Markers), выбранных маркеров (Show Selected Markers), или никаких (None)

Data Collection

Занесение в файл данных только тех переменных, которые помечены маркерами (At Markers Only), всех переменных (All), всех переменных, за исключением внутренних узлов макромодели (All Exept Internal Subcircuit Data), или ничего (None)

Text Data File Format (CSDF)

Вывод данных в текстовый файл .txt

Run Probe  (F12)

Вызов графического постпроцессора Probe для просмотра результатов моделирования в графической форме. При успешном завершении программы PSpice результаты моделирования передаются через файл данных .dat или .txt

Examine Netlist...

Просмотр списка соединений текущей схемы в файле .net (имя текстового редактора указывается в файле msim.ini)

Examine Output...

Просмотр текстового файла .out с результатами моделирования

Меню Tools

Annotate...

Автоматическое присвоение позиционных обозначений компонентам текущей схемы

Create Layout Netlist

Составление списка соединений схемы в формате выбранного редактора печатных плат

Run Layout Editor

Запуск редактора печатных плат, выбранного по команде Configure Layout Editor (при выборе редактора PCBoards название команды изменяется на Run PCBoards)

Back Annotate...

Внесение в схемы изменений, сделанных в печатной плате, на основании файла ECO

Configure Layout Editor...

Выбор текстового редактора и редактирование командной строки для его запуска

Browse Netlist

Просмотр списка соединений схемы (для редактора P-CAD имеет расширение имени .alt)

View Package Definition...

Просмотр упаковочной информации о выбранном компоненте

Create Subcircuit..

Создание списка соединений подсхемы текущего и всеx более низких уровней иерархии (файл .sub)

Run Polaris...

Вызов панели программы расчета целостности сигналов Polaris

Run PLSyn

Вызов панели настройки конфигурации программы PLSyn

Run PSpice Optimizer

Вызов панели настройки конфигурации программы оптимизации PSpice Optimizer

Use Optimized Params

Назначение оптимизируемым параметрам значений, полученных на предыдущем прогоне процедуры оптимизации

Меню Markers

Mark Voltage/Level (Ctrl+M)

Построение графиков напряжений или логических уровней цепей. Маркеры должны размещаться в любой точке проводника или в конце вывода компонента

Mark Voltage Differential

Размещение на поле схемы двух маркеров, помечающих разность потенциалов

Mark Current into Pin

Размещение на поле схемы маркеров, помечающих выводы компонентов, токи которых наносятся на графики программой Probe. Компоненты имеют два вывода (резистор, диод и т. п.) или три вывода (транзистор)

Mark Advanced...

Размещение на поле схемы дополнительных маркеров:



vdb

Напряжение в децибелах (режим AC)

idb

Ток в децибелах (режим AC)

vphase

Фаза напряжения (режим AC)

iphase

Фаза тока (режим AC)

vgroupdelay

Групповое время запаздывания напряжения (режим AC)

igroupdelay

Групповое время запаздывания тока (режим AC)

vreal

Действительная часть напряжения (режим AC)

ireal

Действительная часть тока (режим AC)

vimaginary

Мнимая часть напряжения (режим AC)

iimaginary

Мнимая часть тока (режим AC)

POLARIS

Цепь, для которой в программе  Polaris рассчитываются паразитные эффекты

IMARKER

Ток

NODEMARKER

Напряжение узла

VDIFFMARKER

Разность напряжений

Clear All

Удалить со схемы все маркеры на всех страницах

Show All

Вывести в программе Probe графики для всех маркеров  на всех страницах

Show Selected

Вывести в программе Probe графики переменных, помеченных выбранными маркерами

Меню Window

New

Открытие нового окна, на котором размещена текущая схема для одновременного просмотра разных фрагментов одной и той же схемы большого размера

Close

Закрытие текущего окна

Arrange

Упорядочивание размещения открытых окон

1 <заголовок окна>

Список открытых окон

.    .    .    .

[9 <заголовок окна>]

[Дополнительные окна]

Меню Help



Index

Вывод списка разделов встроенной инструкции

Keyboard

Вывод списка назначений функциональных клавиш и комбинаций клавиш

Menu Commands

Вывод инструкции о всех командах

Procedures

Вывод правил настройки конфигурации

Using Help

Вывод кратких указаний по работе со встроенной инструкцией

About...

Вывод номера версии программы и ее регистрационного номера

<


Примечание. Три точки после имени команды (...) отмечают так называемые расширенные команды, перед выполнением которых необходимо ввести дополнительную информацию на панелях диалога.

Редактирование принципиальных схем производится в следующей примерной последовательности.

1. Работа с графическим редактором начинается с очистки поля экрана (если это необходимо) после выбора команды File/New. Затем по командe Options/Page Size

устанавливается размер схемы. По команде Options/Editor Configuration/Page Settings/Border Symbol на чертеж схемы наносится изображение его рамки, согласованной с установленными размерами схемы. Изображение рамки хранится в виде отдельного символа, например  A4, размещаемого в создаваемой пользователем библиотеке, например russian.slb. Аналогично по команде Options/Editor Configuration/Title Block Symbol наносится изображение углового штампа, стандартные надписи в котором представлены в виде атрибутов, редактируемых пользователем (см. ниже). Угловой штамп (или основная надпись) помещаются в отдельном символе, например stamp, по умолчанию на схему помещается символ titleblk. Заметим, что изображения рамки и углового штампа можно нанести на схему по ее завершению. Если символ рамки Border

не указан, то габаритные размеры схемы ограничиваются на экране (и при печати на бумагу) одинарными линиями. Размер схемы (и систему единиц) можно изменять на любой фазе работы со схемой.

2. Далее, в пункте Options настраивают конфигурацию графического редактора   (рис. 2.2). При загрузке редактора конфигурация устанавливается по умолчанию, однако полезно убедиться в ее правильности и при необходимости ввести корректировку. В частности, по команде Options/Display Options

устанавливаются шаг координатной сетки (Grid Spacing – рекомендуется шаг 2,5 мм или 0,1 дюйма) и другие параметры дисплея, из которых обязательным является включение режима привязки графических объектов к узлам сетки (Stay on Grid), что необходимо для удобства подсоединения проводников к выводам компонентов.


Редактирование производится в панели диалога этой команды (рис. 2.3). Формат чертежа и система единиц (метрическая/английская) выбираются по команде Options/Page size.





Рис. 2.2. Меню пункта Options





Рис. 2.3. Панель диалога команды Options/Display Options

Для редактирования параметра, имеющего числовое значение, нажатием левой кнопки мыши выбирается поле редактирования (окруженное прямоугольной рамкой), и его содержание редактируется как обычная текстовая переменная. Переключение параметров, имеющих два значения (On – включено, Off – выключено), осуществляется переключателем (прямоугольник слева от имени параметра, в режиме On прямоугольник помечается крестиком). Завершение установки параметров и завершение работы в панели диалога производится выбором командной кнопки OK, отмена – выбором Cancel.

3. Редактирование существующей схемы начинается с загрузки SCH-файла по команде File/Open, в результате чего на экране появляется ее чертеж, а в верхней строке горизонтального меню – имя схемы (на рис. 2.1 загружена схема lcosc.sch).





Рис. 2.4. Панель диалога команды Draw/Get New Part





Рис. 2.5. Каталог библиотеки amb.slb

4. Размещение символа компонента на схеме начинается с указания имени компонента в панели диалога, открывающейся по команде Draw/Get New Part (см. рис. 2.4).  Эта команда вызывается также одновременным нажатием “горячих” клавиш Ctrl+G или, что еще проще, выбором пиктограммы
 на линейке инструментов.  В панели диалога после указателя Part: вводится имя символа компонента, находящегося в одной из SLB-библиотек. В начале работы редактора загружаются SLB-библиотеки, указанные ранее по команде Options/Editor Configuration. Кроме того, для просмотра перечня компонентов, имеющихся в загруженных библиотеках, курсором выбирается опция Browse. В результате выводится меню со списком библиотек (рис. 2.5), в котором курсором помечается одна из них. После этого выводится каталог выбранной библиотеки, в котором курсором выбирается имя компонента (краткое описание компонента приводится на строке Description).


Выбор компонента завершается нажатием командной кнопки OK, в результате чего на экране появляется изображение компонента, “привязанное” к курсору. Нажатие левой кнопки мыши фиксирует расположение компонента, после чего его можно поместить в другом месте. Нажатие правой кнопки  завершает команду.

Команда Draw/Place Part (или Ctrl+P) размещает на схеме один экземпляр текущего компонента (т. е. выбранного ранее по команде Draw/Get New Part). При этом для повторения предыдущей команды не обязательно указывать ее имя – достаточно два раза подряд нажать правую кнопку мыши.



Замечания. 1). В процессе выбора места расположения компонента на схеме его можно повернуть или получить зеркальное изображение нажатием клавиш Ctrl+R (Rotate) или Ctrl+F (Flip).

2). Выбранный компонент (окрашен другим цветом, обычно красным) перемещается на схеме после фиксации и удерживания на нем курсора.

Для проведения моделирования на схеме нужно проставить позиционные обозначения компонентов, что возможно в ручном или автоматическом режиме. Автоматическая простановка осуществляется в процессе ввода компонентов, если по команде Options/Auto Naming выбрана опция Enable Reference Designator. Введенные автоматически позиционные обозначения компонентов редактируются после двойного щелчка мыши при  расположении курсора на этом обозначении. Кроме того, после завершения построения схемы по команде Tools/Annotate

можно выполнить переименование позиционных обозначений, а также  необходимую для разработки печатной платы упаковку схемы (рис. 2.6).





Рис. 2.6. Автоматическое переименование позиционных обозначений компонентов и выполнение упаковки схемы

Обратим внимание, что графический редактор Schematics позволяет именовать компоненты на схеме так, как это требуется по ЕСКД, например транзисторы всех типов именуются V1, V2 ... В то же время в текстовом задании на моделирование биполярные транзисторы автоматически получат префикс Q (например, Q_V1), полевые – префикс M (например, M_V2) и т.


д., как это требуется по правилам PSpice (см. гл. 3). В версии PSpice для DOS это невозможно, что создает неудобства при оформлении технической документации.





Рис. 2.7. Панель редактирования атрибутов

компонентов

Большинство компонентов характеризуется набором параметров, представленных в редакторе Schematics в виде атрибутов. Например, резистор может характеризоваться номинальным сопротивлением и температурным коэффициентом, транзистор –  именем математической модели. Перечень атрибутов каждого компонента задается при создании его символа (см. разд. 2.3), а на схеме их конкретные значения задаются по команде Edit/Attribute (или двойным щелчком на символе компонента, или выбором пиктограммы
). По этой команде в панели диалога редактируются значения атрибутов выбранного компонента (рис. 2.7). По этому же принципу редактируются надписи углового штампа.  Измененные таким образом значения атрибутов сохраняются лишь в изображении символа на схеме и не переносятся в библиотеки символов. Обратим внимание, что на схеме можно отредактировать только те атрибуты, при создании которых включен параметр Changeable in schematic (см. разд. 2.3). Такие атрибуты не помечены символом звездочка “*” (например, на рис. 2.7 разрешается редактировать лишь атрибуты GATE и COMPONENT). Атрибуты, помеченные символом “a”, проставляются автоматически.

5. Изображение проводников, соединяющих выводы компонентов, наносится на схему по команде Draw/Wire (Ctrl+W,
). После выбора этой команды изображение курсора принимает форму карандаша. Нажатие левой кнопки фиксирует начало проводника, и при перемещении курсора прокладывается проводник. Каждое одиночное нажатие левой кнопки фиксирует точку излома проводника, после чего можно изменить его направление. Ввод проводника завершается нажатием правой кнопки или двойным нажатием левой кнопки. Если конец проводника совпадает с выводом компонента или концом другого проводника, то после нажатия левой кнопки проведение проводника заканчивается, курсор по-прежнему имеет форму карандаша и возможна прокладка нового проводника (в версии Design Center 6.1 эта возможность отсутствует).



Заметим, что при включении параметра Orthogonal

команды Options/Display Options

проводники проводятся только с изломами под прямым углом, а при включении параметра Rubberband  проводник при движении курсора растягивается как резиновая нить.

Электрическое соединение пересекающихся проводников отмечается точкой. В редакторе Schematics точка соединения автоматически проставляется только для Т-образных пересечений проводников. Поэтому для обеспечения электрического контакта пересекающихся проводников необходимо сначала нарисовать первый проводник. Затем начать рисовать второй и закончить его (нажатием левой кнопки) в точке пересечения с первым – в результате будет нанесена точка электрического соединения. После этого можно продолжить построение второго проводника от этой точки.

Имя (метка) присваивается проводнику по команде Edit/Label

(Ctrl+E), предварительно выделив его курсором. По этой команде на экран выводится панель ввода имени Set Attribute Value/LABEL, которая также активизируется двойным щелчком мыши по проводнику.  Однако для проведения моделирования присваивать вручную имена всем проводникам не обязательно, так как всем неименованным проводникам автоматически присваиваются имена вида $N_0001, $N_0002 и т. д. Ссылаться на них неудобно, поэтому имеет смысл проставить вручную имена тем проводникам, на которые будут сделаны ссылки в процессе моделирования. При этом если по команде Options/Auto-Naming активизирован параметр Auto Naming и задан шаблон (имя первого проводника, например M1), то при выполнении команды Edit/Label выбранным проводникам по порядку автоматически назначаются порядковые номера, увеличивающиеся на единицу, например M1, M2 и т. д.

На схеме обязательно должен быть узел “земли”, имеющий имя 0, – к нему  подсоединяется символ AGND (аналоговая “земля”) из библиотеки port.slb.

Обратим внимание, что при выполнении однотипных операций (рисования нескольких проводников, присвоения им имен и т. п.) удобно двойным нажатием правой кнопки мыши повторить выполнение предыдущей команды (ее имя помещено в правой части строки состояний).



7. Изображение шин (линий групповой связи), состоящих из нескольких проводников, наносится на схему по команде Draw/Bus

(Ctrl+B,
) более широкой линией, чем проводник. Способ рисования шин такой же, как и проводников. Различие состоит в присвоении имени шине. Все шины обязательно должны иметь имена в виде списка имен входящих в них цепей, разделенных запятыми. Например, шина, состоящая из трех цепей, имеющих имена A, N1, N2, должна иметь имя LABEL=A,N1,N2; шина из цепей B0, B1, B2 может иметь имя B[0-2].  Имена можно присваивать и отдельным секциям шины, состоящим из разного количества цепей.

8. Размещение на схеме произвольного текста, который выводится на твердую копию чертежа, но не передается в программу моделирования, производится по команде Draw/Text (Ctrl+T,
). Изменение масштаба шрифта производится при вводе или редактировании текста, а выбор шрифта – по команде Options/Editor Configuration/Fonts.

9. Внесенные в схему изменения записываются в текущий каталог в файл схемы с расширением .sch по команде File/Save

(Ctrl+S). Если схема создана вновь, дополнительно запрашивается имя схемы. Запись схемы в файл с другим именем производится по команде File/Save As.

10. Схемы большого размера помещаются на нескольких страницах. Создание новых страниц и переход на другую страницу осуществляются по командам группы Navigate. Цепи, расположенные на нескольких страницах, соединяются с помощью имеющих одинаковые имена символов GLOBAL из библиотеки port.slb.

11. При моделировании применяются иерархические структуры трех типов –  блоки, иерархические символы и макромодели (subcircuits – подцепи):

а) изображение блока в виде прямоугольника размещается на схеме по команде Draw/Block. К контуру блока подводятся внешние проводники и шины –  в этих точках автоматически создаются внешние выводы блока и проставляются их номера. Таким образом удобно создать функциональную схему устройства. Схема замещения каждого блока создается по команде Navigate/Push (после выбора блока щелчком левой кнопки мыши), и, в свою очередь, она может иметь вложенные блоки без ограничений на количество уровней иерархии.


На этой схеме автоматически размещаются порты интерфейса (символы INTERFACE), соответствующие внешним выводам блока. После завершения схемы замещения блока к портам подводятся проводники (при создании схемы замещения блока вручную эти символы размещаются на схеме по команде Draw/Get New Part). Обратно на верхний уровень иерархии возвращаются по команде Navigate/Pop. Каждому блоку может соответствовать несколько вариантов схем замещения, что позволяет выполнить моделирование различных вариантов. Подсоединение к блоку конкретной схемы замещения производится по команде Edit/Vies

или двойным щелчком мыши по изображению блока. Схема замещения блока хранится в файле с расширением имени .sch. В принципе блок можно преобразовать в символ по команде Edit/Convert Block, но обратное преобразование невозможно;

б)  создание иерархического символа начинается с создания его схемы замещения. К внешним выводам по команде Draw/Get New Part

подключаются интерфейсные порты из библиотеки port.slb:

IF_IN –  для левых (входных) выводов;

IF_OUT –  для правых (выходных) выводов;

INTERFACE –  для остальных выводов.

Всем этим портам присваиваются имена. После этого по команде Edit/Symbolize автоматически создается изображение иерархического  символа прямоугольной формы (в дальнейшем его можно отредактировать по команде Edit/Symbol). Изображение иерархического символа заносится в библиотеку с расширением имени .slb, а его схема замещения –  в файл .sch;

в) макромодели (подцепи, subcircuits) имеют текстовое описание их схем замещения (см. разд. 3.2.7), что уменьшает вычислительные затраты на моделирование.  Схема замещения макромодели создается так же, как для иерархического символа (см. п. 2), а затем выполняется команда Tools/Create Subcircuit. В результате будет создано текстовое описание схемы замещения, на первой строке которого помещена директива .SUBCKT, перечислены имена внешних выводов (присвоенных портам интерфейса) и имя макромодели, совпадающее с именем файла ее схемы замещения.


Последняя строка содержит директиву окончания описания макромодели .ENDS. Текстовое описание макромодели заносится в файл с расширением имени .sub.

12. Моделирование производится после выполнения команд Analysis/Setup (
) и Analysis/Simulate

(
), подробности см. в гл. 3, 6. После завершения моделирования автоматически запускается программа построения графиков Probe (см. разд. 7.2), если по команде Analysis/Probe Setup включена опция Automatically Run Probe After Simulation. Если к тому же по команде Markers

на схеме размещены маркеры, то на экране Probe сразу будут выведены соответствующие графики. Для оперативного вывода графиков сразу после начала моделирования (как в программе Micro-Cap [18]) нужно по команде Analysis/Probe Setup включить опцию Monitor Waveforms.

13. Печать схемы на принтер производится по команде File/Print. Обычным образом выбирается тип принтера, размер бумаги, ориентация схемы (Portrait или Landscape) и ряд других параметров. В частности, в разделе Page Setup

устанавливаются размеры полей сверху, снизу, слева и справа, что позволяет точно позиционировать чертеж на листе бумаги. Затем выбирается масштаб:

Auto-fit: one schematic page per printer page

– автоматический выбор масштаба так, чтобы бумагу выбранного размера целиком заполнил чертеж схемы;

User-definable zoom factor – задание масштаба изображения в процентах.

Толщина линий чертежа изменяется в строке PRINTERLINEWIDTH раздела SCHEMATICS файла конфигурации системы msim.ini – указывается толщина линий в пикселах (например, для матричного 9-игольчатого принтера 1 пиксел соответствует 0,2 мм при масштабе печати 100%).


Содержание раздела
